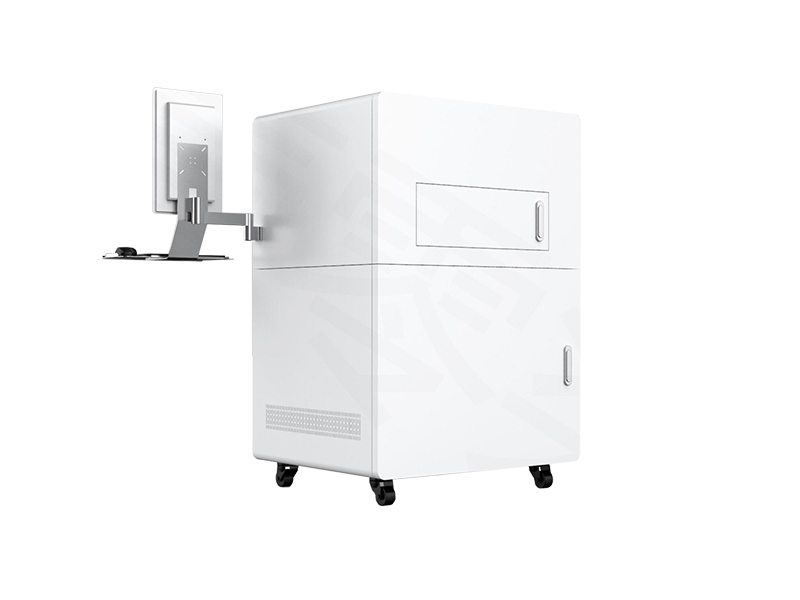

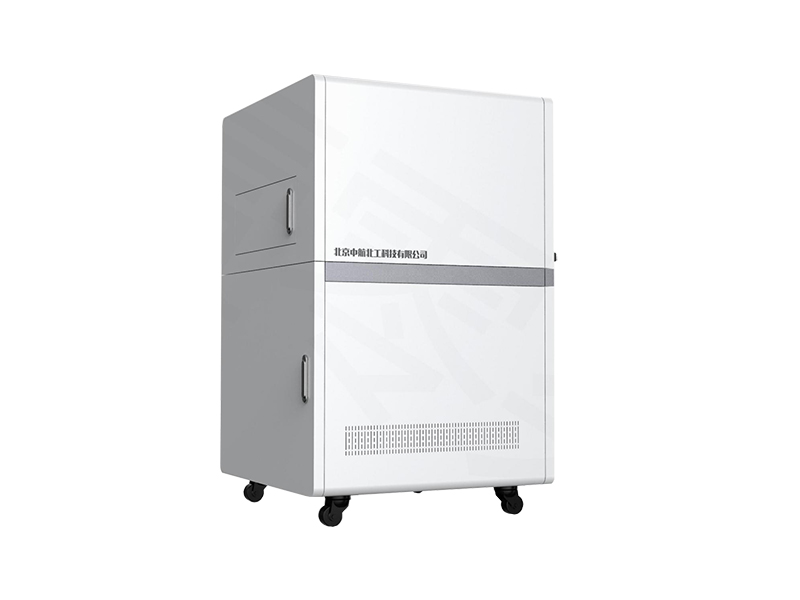

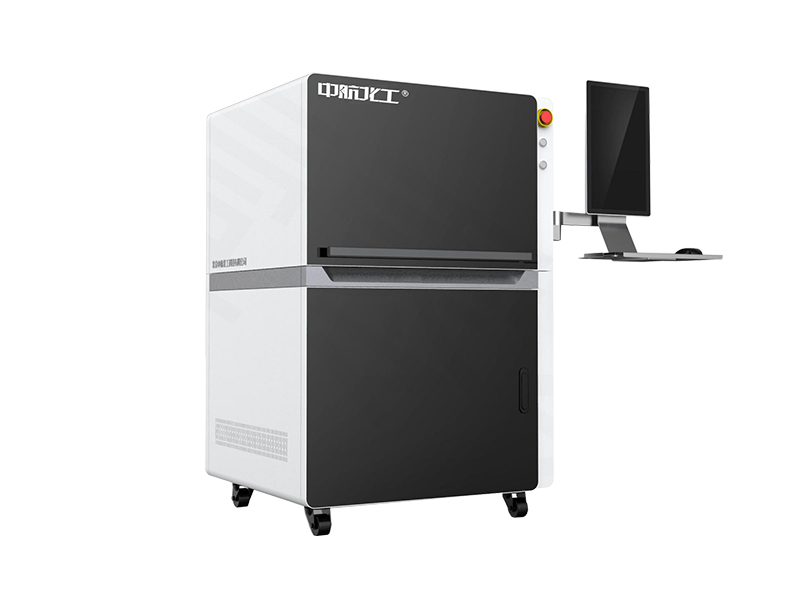

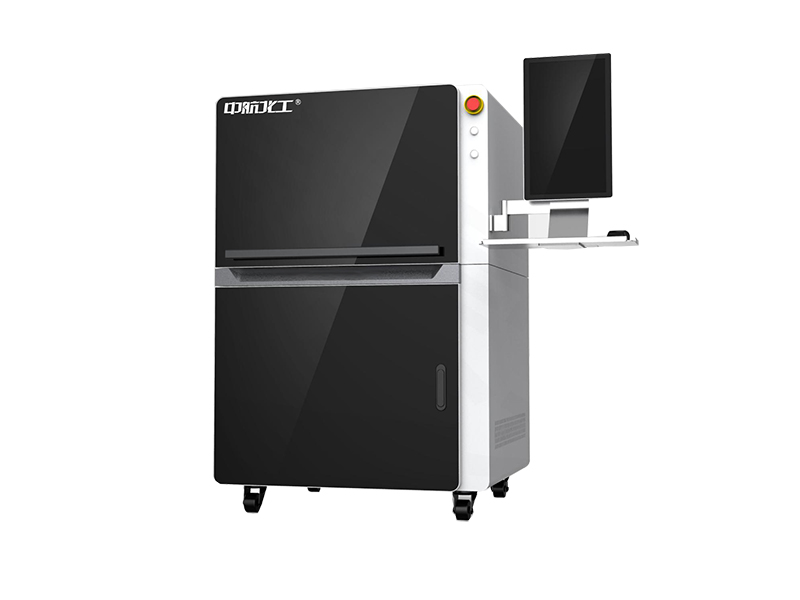

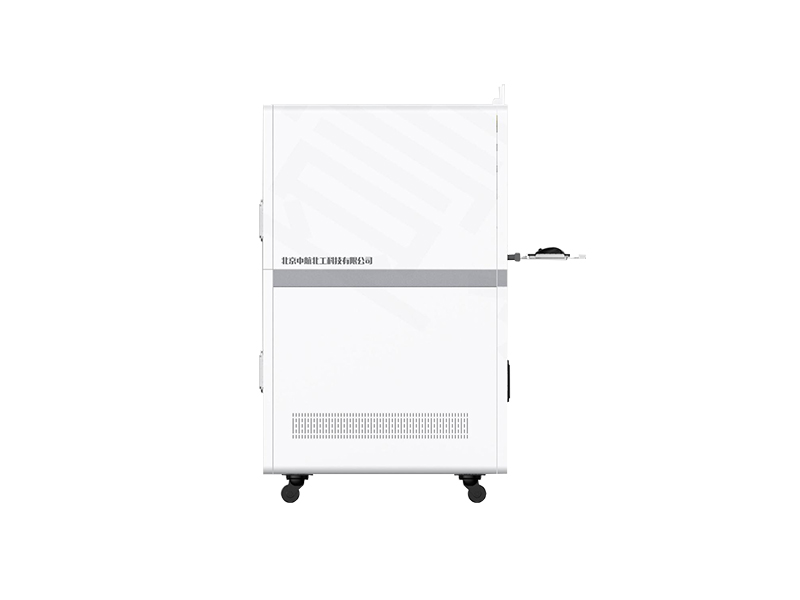

PCB激光機械一體雕刻機P20LR

產品綜述：

1.具有專業的數據處理軟件和設備驅動控制軟件，為保證軟件擴展性和維護及時性，數據處理軟件和設備控制軟件由設備廠家自主研發，可接受數據格式包含Gerber、DXF等工業標準格式；

2.軟件具備高階鉆孔功能，至少可以實現輪廓圓、同心圓、螺旋線、沖孔四種功能；具備輔助打孔功能，可調節加工次數、是否吹氣；

3.軟件具備加工參數庫及參數組功能，可實現多類型參數混合加工；參數組具備整體循環，加工和按圖元逐個加工兩種模式；軟件具備材料庫功能，可實現每種材料獨立匹配相應參數；

4.具有CCD定位功能，可實現自動定位和手動定位兩種模式。設備識別明、暗靶標，并自動完成定位；具備多種靶標識別功能，可識別圓形、圓環、十字等多種類型靶標，具備靶標學習功能，可讀取產品上特殊靶標并記錄類型，后續定位自動識別同類型靶標；

5.軟件具備一鍵校準功能和漲縮補償功能，可實現定位后自動補償和手動補償兩種補償方式；

6.分條剝離剝銅算法，數據處理軟件可根據電路布線結構，生成把銅箔分隔成小塊的激光加工方案，以及激光剝除小塊的運行路徑。路徑優化算法中，可以設置小塊的寬窄，優化加工路徑，激光運行路線短，加工效率高，加工后殘銅少，導線邊緣無灼燒，板面無明顯碳化發黑痕跡；

7.數據處理軟件使用具備一鍵生成計算路徑功能，一鍵自動生成逐條剝離銅箔所需的加工路徑、振鏡分區，能夠通過最短路徑方式優化激光劃線；實現振鏡自動分區，以便非專業人員快速使用；

8.數據處理軟件能夠調整圖層加工順序；能夠任意設置每個圖層的加工次數；能夠從固定起始點位置開始加工，方便批量加工；能夠?qū)⒓庸?shù)據的位置坐標及工藝參數生成固定格式文件，方便下次加工時直接調用，勿需調整產品位置和調取參數；

9.軟件具備獨立的校準文件，方便需要時隨時調用；具備Log文件，便于使用者調用查閱。

產品參數：

最小線間距：≤75μm（與被加工材料有關）

最小線寬：≤50μm（與被加工材料有關）

最高剝銅加工速度：≤12cm2/min（與被加工材料厚度有關）

最大加工區域：300×230mm

重復定位精度：≤±2μm

系統定位精度：≤±5μm

紅外光纖激光器，激光波長：1064nm，功率30W，工作頻率：50-200kHz

使用數字掃描振鏡及遠心平場透鏡，掃描振鏡工作區域40×40mm

XY運動平臺分辨率：1μm

振鏡分辨率：20μ rad

換刀方式：8刀具庫電控自動換刀

空載移動速度：250mm/s

鉆孔速度：≤120次/min

輪廓透銑速度：≤6mm/s

自冷高速電主軸，工作轉速≤60,000rpm

自主研發的快速換刀裝置

花崗巖底座，整體鋁工作臺面，系統精度高

X、Y、Z軸高精度伺服電機驅動

配有封閉式負壓除塵風罩及真空吸附工作平臺

標配接觸式感應限位器，工作狀態指示燈

標配高分辨率攝像頭、專用鏡頭及漫反射光源，自動靶標定位功能

標配工業超細過濾靜音除塵系統

標配工業控制計算機及顯示器
