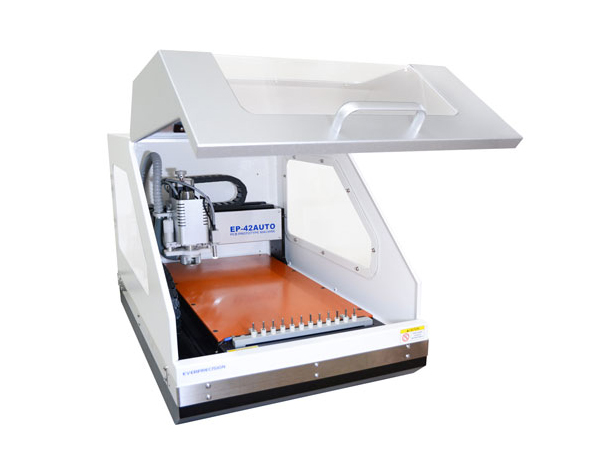

進口全自動換刀PCB雕刻機EP-42AUTO 線路板雕刻機 電路板雕刻機
產品綜述：
1、完整刀具庫，自動更換刀具，鉆孔、雕刻、成型， 一鍵完成，中途無需人工干預。
2、支持各類電路板制作， 如：RF、微波、高頻、數位、頻比…等，同時亦可用于簡易加工治具。
3、支持各類標準Gerber文檔及DXF文檔。
4、視覺光學對位系統，雙面板制作簡單快速。
5、Z軸全自動AI控制，加工薄可至0.1mm厚度。
6、自動吸塵，減少粉塵對身體的危害。
7、自動深度偵測。
8、自動平面?zhèn)蓽y。
9、EP系列操控軟件PCAM與Windows系列軟件完全兼容，接受標準RS274D/X格式之Gerber文檔或AutoCAD DXF文檔，并支持各種(Layout)軟件如Protel/P-CAD/ALLEGRO PowerPCB(PADS)/OrCAD等。
產品參數：
加工面板：單面板/雙面板（亦可借助層壓設備加工多層板）
加工尺寸：320*230mm
解析能力：0.5μm
機械結構：XYZ
驅動方式：XYZ/五相微步進電機
移動速度：60mm/sec
線徑：4mil
線距：4mil
加工厚度：0.1mm
鉆孔孔徑：0.2mm-3.175mm
鉆孔速度：120Storke/min
換刀方式：全自動換刀
刀位庫：12座
刀夾尺寸：1/8“Storke
刀高偵測：自動刀高偵測
平面?zhèn)蓽y：自動平面?zhèn)蓽y
主軸轉速：5000-42000（軟件自動調節）
產品重量：60KG
電壓：AC110-220V
